После первой мировой войны среди военных специалистов распространилось мнение, что миномет не более, чем суррогат орудия, вызванного к жизни особенностями тогдашних боевых действий. Однако, к 30 годам стало ясно, что орудием непосредственной поддержки пехоты, которое могло бы сопровождать пехоту в любой обстановке, подавлять огневые средства противника, особенно находящиеся за естественными и искусственными укрытиями, поражать живую силу врага, накапливающуюся для атаки в углублениях и за складками местности, может быть только миномет. Большая крутизна траектории полета мины (углы возвышения ствола от 25 до 85 градусов) позволяет уничтожать закрытые цели, не поражаемые настильным огнем стрелкового оружия, гранатометов, безоткатных орудий и пушек. Минометы могут вести огонь из глубоких укрытий (овраги, рвы), через преграды, поверх своих войск. Высокая маневренность минометов на поле боя достигается за счет их малого веса, простоты конструкции, обеспечивающих к тому же быстрое развертывание и установку их на огневой позиции.

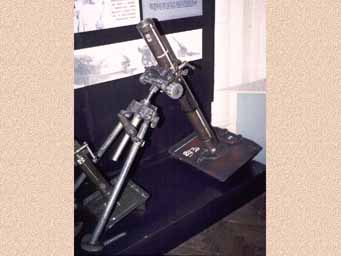

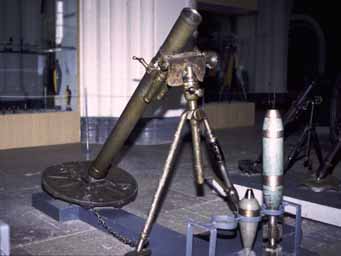

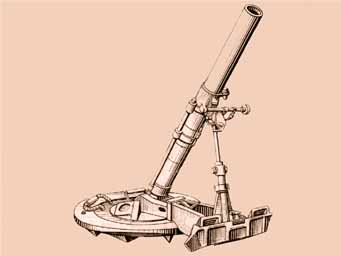

Это гладкоствольной миномет жесткой системы по классической схеме так называемого "мнимого треугольника" (т.е. двумя сторонами этого треугольника являются ствол и двунога-лафет, а третьей стороной - мнимая линия, проходящая по грунту между точками опоры ствола и двуноги-лафета). Миномет находился на вооружении Красной Армии.
Масса миномета - 12 кг
Масса мины - 0,85 кг
Дальность стрельбы - 800 м
В 1918 году была создана Комиссия особых артиллерийских опытов (КОСАРТОП) - первый советский научный центр по решению проблемных вопросов развития артиллерийского вооружения.
В КОСАРТОПЕ была создана группа "Д", которая разрабатывала новое артиллерийское вооружение. Руководил группой известный артиллерийский инженер Н.А.Доровлев.
В стадии проектирования, опытной разработки и испытаний находилось до 20 образцов пехотных мортир и минометов. В результате работы группы была определена основная конструктивная схема минометов, так называемая схема мнимого треугольника.
1936 год стал переломным в развитии советского минометного вооружения. Группа "Д" успешно выполнила поставленные перед ней задачи. Была разработана стройная система минометного вооружения. Конструкторские группы превратились в крупные творческие коллективы.
На вооружении германской армии находился весьма удачный батальонный миномет калибра 81 мм, выполненный по так называемому классическому образцу Стокс-Брандта. К недостаткам его относится сложность изготовления, поскольку в конструкции применялись легкие сплавы.
На первом этапе Великой Отечественной войны немцы имели преимущество в минометах (на вооружении у них имелись 50-мм и 81-мм минометы). В декабре 1941 газета "Правда" писала: "Вражеские войска широко применяют минометное вооружение. Минометы разных калибров являются важнейшим оружием ближнего боя противника. Минометы и автоматы - то средство пехоты врага, с помощью которых он достигает сильного огня на поле сражения". Однако, начиная с 1942 года Красная Армия по плотности огня стрелкового полка (дивизии) превосходит немецкую.

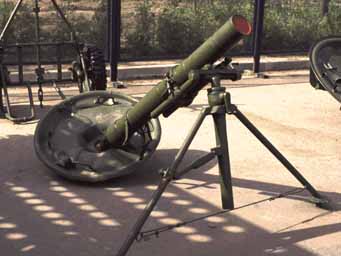

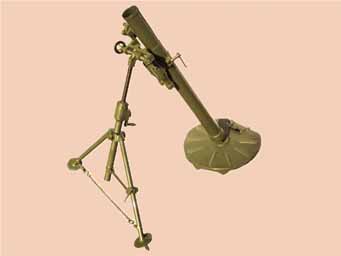

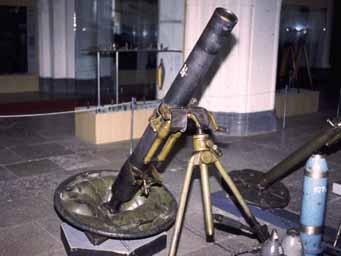

Миномет находился на вооружении Красной Армии. Обладая достаточной мощностью, высокой точностью, скорострельностью и небольшой массой, мог перемещаться непосредственно за боевыми порядками стрелковых подразделений. Любопытен выбор калибра - именно 82-мм, в то время, как минометы других армий имели калибр 81 мм. Это объяснялось тем, что к отечественному миномету можно было использовать мины от других минометов (конечно, с небольшим зазором), а вот наши мины в стволы чужих минометов не входили. Это довольно спорное предположение полностью оправдалось в годы войны.
Масса миномета - около 60 кг
Масса мины - 3,1 кг
Дальность стрельбы - 3040 м
Скорострельность - 25-30 выстр/мин
Большая заслуга в разработке отечественных минометов принадлежала коллективу, который многие годы возглавлял выдающийся конструкор Б.И.Шавырин (1902-1965гг.).
В 1937 году коллектив создал 82-мм миномет, оказавшимся тем добротным оружием сопровождения пехоты, которое с честью выдержало боевые испытания на фронтах Великой Отечественной войны. Боевой опыт показал, что отечественные минометы по своим боевым качествам значительно превосходят зарубежные образцы.
Миномет впервые был снабжен механизмом предохранения от двойного заряжания. Смонтированные на полуосях и подрессоренные колеса давали возможность транспортировать миномет на поле боя на колесном ходу. Поскольку при изготовлении деталей миномета широко применялась штамповка, он был прост и дешев в изготовлении. С 1944 года минометы стали снабжаться коллиматорными прицелами.
Во время боев под Севастополем в 1942 году был отмечен единственный за всю войну случай, когда командир минометной роты младший лейтенант Симонок, выстрелив из 82-мм миномета, прямым попаданием сбил низко летевший немецкий самолет.

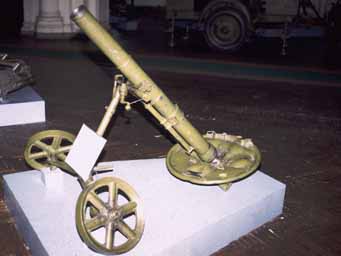

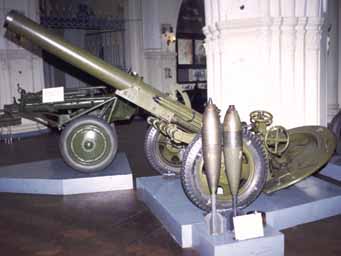

Это один из самых известных в истории артиллерии отечественных минометов. Заряжался с дульной части, как и батальонный миномет, а выстрел производился с помощью стреляющего приспособления, размещенного в казеннике, или просто наколом.
В походе миномет перевозился на колесном ходу посредством механической тяги, а без колесного хода мог перевозиться в кузове грузового автомобиля в разобранном виде.
120-мм минометов фашистская Германия не имела и только в ходе войны, скопировав наш, приняла его на вооружение своей армии в 1943 г.
Масса миномета - 275 кг
Масса мины - 16 кг
Наибольшая дальность стрельбы - 5500 м
Наименьшая дальность стрельбы - 450 м
Время перехода из походного положения в боевое - 2-3 минуты.
Многие специалисты даже после принятия на вооружение 82-мм миномета продолжали считать, что минометы калибром более 100 мм следует разрабатывать не по жесткой схеме, а с противооткатными устройствами по типу артиллерийских мортир. Отечественные разработчики пришли к выводу, что жесткая схема обладает значительными преимуществами перед остальными конструктивными схемами и может быть положена в основу разработки 107-мм горно-вьючного и 120-мм полкового минометов.
В 1943 один из участников прорыва обороны немцев на Дону писал: "Действительность огня 120-мм минометов была такова, что через опорные пункты, по которым вели огонь, атакующая пехота прошла буквально без выстрела и без штыковой атаки, уничтожать в них уже было нечего".
Для миномета была использована конструктивная схема "реального треугольника", которая от принятой практически для всех минометов схемы "мнимого треугольника" отличается тем, что между передней - двуногой (для данного миномета - колесным ходом) и опорной плитой - имеется упругая связь. Миномет - "жесткий", т.е. без противооткатных устройств, с казенным заряжанием и обтюрацией пороховых газов в канале ствола с помощью короткой гильзы. Заряжание с казны было вызвано большой длиной ствола. Поэтому ствол, подобно охотничьему ружью "переламывался" при заряжании. На вооружение Красной Армии был принят в 1944 году. Колесный подрессоренный ход, не отделяющийся при стрельбе, удачно использовался для размещения механизмов наведения и ускорял переход миномета из походного положения в боевое и обратно. Транспортировался миномет тягачом, к которому прикреплялся ствол с помощью надеваемой на него шворневой лапы. В годы войны миномет отлично справлялся с задачей разрушения деревоземляных оборонительных сооружений.
Масса миномета - 1170 кг
Масса мины - 40,5 кг
Наибольшая дальность стрельбы - 5100 м
Наименьшая дальность стрельбы - 620 м
Скорострельность - 3 выстрела в минуту
Главным конструктором этого миномета был лауреат Сталинской премии И.Г.Теверовский, после войны профессор, доктор технических наук.
Главный маршал артиллерии вспоминал о боевом применении 160-мм минометов: "Когда на одном из фронтов были впервые массированно применены новые минометы, они произвели огромное моральное воздействие на противника. Выстрелы этих минометов глухие, мина взлетает очень высоко по крутой траектории, а затем почти отвесно падает вниз. При первых же разрывах таких мин гитлеровцы решили, что их бомбит наша авиация и стали подавать сигналы воздушной тревоги".

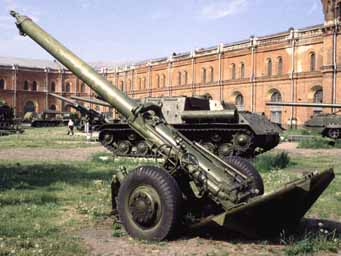

Принятый на вооружение в конце сороковых годов миномет обладал весьма большой дальностью стрельбы и сильным фугасным действием мины. Подобно 160-мм миномету выполнен по схеме "реального треугольника" и заряжается с казны. Является мощным средством разрушения оборонительных сооружений и предназначается для усиления войсковой артиллерии.
Масса миномета - 3630 кг
Наибольшая начальная скорость мины - 310 м/с
Наибольшая дальность стрельбы - 8050 м
Наименьшая дальность стрельбы - 800 м
Скорострельность - 1 выстрел в минуту.
Наибольший угол возвышения - 80 градусов

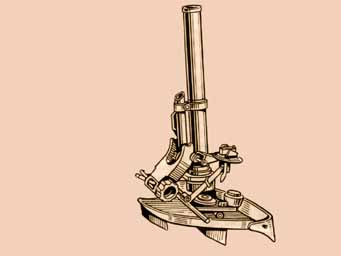

Любопытным образцом отечественного миномета является 50-мм ротный миномет обр. 1941 года. Он выполнен по так называемой "глухой схеме", все механизмы и элементы размещены на опорной плите. Причем плита эта была штампосварной мембранного типа. Конструкция немного напоминает минометы времен первой мировой войны.
Применялся в годы войны на различных фронтах. Состоял на вооружении горно-стрелковых дивизий и горно-минометных полков. Кроме того, использовался как полковой миномет полевого типа. Минометы в сложных горных условиях перебрасывались на вьюках в места, куда невозможно было доставить артиллерийские орудия, и оказывали пехоте надежную поддержку огнем. Миномет перевозился в тринадцати вьюках.
Масса миномета - 170 кг
Масса мины - 8 кг
Максимальная дальность стрельбы - 6300 м
Минимальная дальность стрельбы - 700 м
Особенность конструкции заключается в том, что опорная плита миномета состоит из двух частей (наружной и внутренней), что позволяет вести круговой обстрел без перемещения плиты. Гладкостенный ствол на наружной поверхности имеет нарезку для увеличения поверхности охлаждения. Часть узлов изготовлена из легких сплавов, благодаря чему миномет имеет относительно небольшой вес в 48,5 кг.

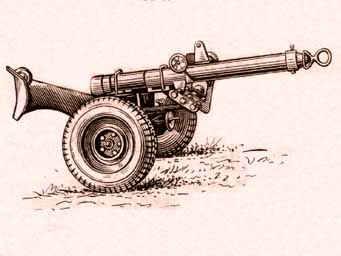

Является основным полковым огневым средством поддержки пехоты во французской армии. Имеет неотделяемый колесный ход, служащий станком, при стрельбе из миномета подрессориваение выключается, а колеса затормаживаются. Полковой миномет является основным огневым средством поддержки пехоты во французской армии

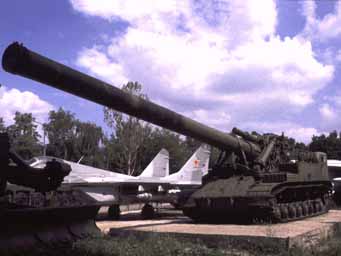

Немногим известно, что в 1960 году был успешно испытан в полигонных условиях 420-мм самоходный миномет Ока. Он имел ствол более 20 м длиной, изготовленный из единой заготовки металла, и стрелял на дальность до 45 км. Этот рекордсмен среди минометов не был принят на вооружение; предпочтение тогда отдавалось бурно развивавшимся ракетам. Но на параде на Красной площади он появлялся. Любопытно, что специалисты в области баллистики считали, что тонкостенный ствол такой длины будет прогибаться от собственного веса и прицельная стрельба из миномета будет невозможна. На практике правы оказались разработчики: их предположение что пороховые газы будут как бы динамически "ужесточать" ствол, блестяще оправдались.

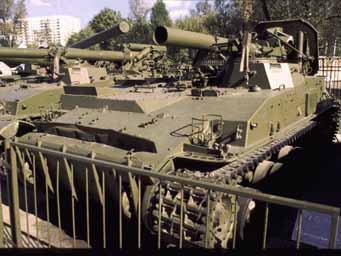

На слайде показан 240-мм самоходный миномет "Тюльпан". "Тюльпан" - ровесник и близкий родственник 152-мм самоходной гаубицы "Акация" и 152-мм самоходной пушки "Гиацинт". Такие вот красивые названия у российских современных артиллерийских орудий! В боекомплекте миномета два вида мин: обычные осколочно-фугасные и активно-реактивные. Последние для увеличения дальности полета снабжены реактивным двигателем, срабатывающим после выстрела. По осколочно-фугасному действию мина значительно превосходит даже равный ей по калибру гаубичный или пушечный снаряд. Как и большинство гладкоствольных собратьев, "Тюльпан" - миномет дульнозарядный. Возникает вопрос: а как же поднять мину весом более 100 кг на такую длину ствола? Ответ: с помощью специальной гидравлической автоматики.
Масса установки - 27,5 т
Масса мины - около 100 кг
Скорость - 60 км/час
Запас хода - 500 км
Дальность стрельбы обычной миной - 9650 м, активно-реактивной - 18000 м
Скорострельность - 1 выстр/мин
Состоит на вооружении пехотных батальонов армии США, конструктивно отличается от других минометов тем, что имеет нарезной ствол. Мина в полете стабилизируется вращением, полученным при движении по нарезному каналу ствола.
Судя по всему, в настоящее время, осуществляется дальнейшее совершенствование минометного вооружения. В первую очередь стремятся увеличить дальность стрельбы. Это достигается как улучшением конструкции самих минометов, так и боеприпасов к ним. Например, в Израиле для минометов разработаны осколочно-фугасные мины "Кофрам" с улучшенным осколочным действием за счет использования металлопластиковых корпусов с впрессованными в них готовыми поражающими элементами в виде стальных шариков. Большое внимание вновь (как и перед второй мировой войной) уделяется минометам малого калибра (50-60 мм), вес которых не превышает 15 кг, максимальная дальность стрельбы доходит до 2000 м, вес мины в пределах 1-3 кг. Такие минометы находятся на вооружении в армиях Великобритании, Израиля, США, Испании и ряда других.
С целью повышения маневренности минометов создаются их самоходные варианты, размещаемые вместе с боеприпасами на бронетранспортерах или специальных боевых машинах. Скорострельность предполагается увеличить путем разработки автоматических минометов в основном малого калибра.

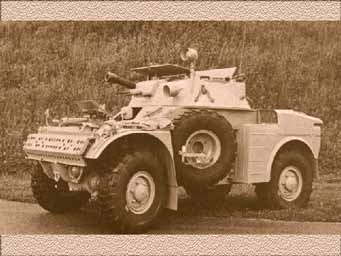

Первые образцы были выпущены в 1960 году. Бронеавтомобиль известен своей надежностью, находится на вооружении многих армий. Предназначен для разведки, сопровождения, патрулирования.
Калибр миномета - 60 мм
Масса - 8 т
Экипаж - 3 человека
Габариты: высота 2,1 м, длина 3,79 м, ширина 2,0 м.
Скорость - 100 км/час
Дальность хода - до 600 км.
Имеет противопульное бронирование.
Расход бензина - 25 литров на 100 км.

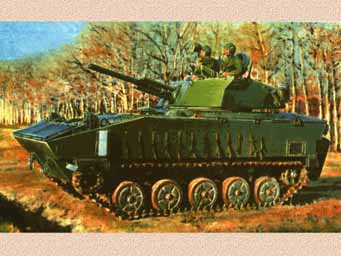

Создан на базе боевой машины пехоты. Миномет установлен во вращающейся башне. Он имеет полуавтоматический затвор, заряжание осуществляется с казенной части ствола.
Боевая масса - 14,8 т
Экипаж - 4 чел.
Максимальная скорость - 65 км/час
Запас хода - 600 км
Максимальная дальность стрельбы - 7200 м

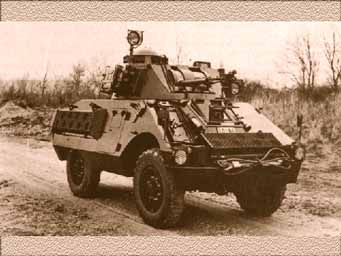

Может перевозить до девяти человек (включая водителя). Выпускается с 1971 года.
Калибр миномета - 60 мм
Экипаж: 3 человека
Масса - 8 т
Габариты - высота 2,52 м, длина 4,5 м, ширина 2,66 м
Скорость - 110 км/час
Запас хода - 550 км
Башня вращается на 360 градусов
Электропривод двухскоростной
Разработка этого бронетранспортера-амфибии завершена в 1970 года, производство осуществляется с 1972 года.
Калибр миномета - 60 мм
Экипаж: 14 человек (включая водителя)
Масса - 11 т
Габариты - длина 6,0 м, высота 2,2 м, ширина 2,5 м
