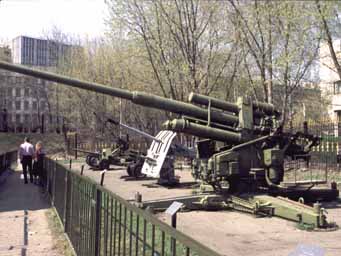

Такие немецкие зенитки большого калибра защищали в годы войны территорию Германии от налетов союзной авиации.
Масса орудия - 10240 кг
Масса выстрела - 26 кг
Скорострельность - 15 выстрелов/мин
Дальность стрельбы по высоте - 12800 м
Горизонтальная дальность стрельбы - 17770 м
Эта пушка, относящаяся к среднекалиберным зенитным орудиям, была принята на вооружение перед войной. Поставлялась в годы войны в СССР по лендлизу.
Масса орудия - 7300 кг
Масса снаряда - 10,6 кг
Начальная скорость снаряда - 823 м/с
Вертикальная дальность стрельбы - 10300 м
Горизонтальная дальность стрельбы 17300 м
Скорострельность - 11 выстр/мин
Угол вертикального обстрела - от - 3 град. до + 80 град.
Орудие обладало хорошей маневренностью и позволяло вести огонь с колес в движении, что позволяло применять его непосредственно в боевых порядках прикрываемых войск.
Масса орудия - 2100 кг
Масса снаряда - 0,732 кг
Начальная скорость снаряда - 880 м/с
Боевая скорострельность - 60 выстрелов в минуту
Техническая скорострельность - 160-180 выстр./мин
Досягаемость по высоте - 6500 м
Досягаемость по дальности - 8500 м
Дальность прямого выстрела бронебойным снарядом по танку - 900 м
Угол вертикального обстрела - от - 5 град до + 85 град
Бронепробиваемость на дальности: 500 м - 40 мм, 1000 м - 31 мм
Допустимая скорость передвижения - 60 км/час
Высокие скорости наведения орудия в вертикальной и горизонтальной плоскостях позволяли вести обстрел низколетящих скоростных целей. Входные данные в прицел вводились вручную и определялись на глаз, кроме дальности, которая измерялась стереодальномером. Такой метод прицеливания был эффективен при стрельбе по цели, летящей со скоростью до 150 км/час.
В начале войны эта зенитная пушка находилась на вооружении зенитных дивизионов стрелковых дивизий, а с мая 1942 года поступила в армейские полки ПВО и зенитные артиллерийские дивизии Резерва Главного командования

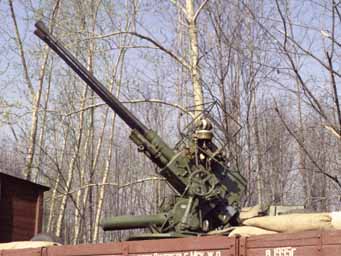

Весьма редкий образец отечественной спарки из представленной на предыдущем слайде пушки. Такая спаренная пушка устанавливалась, преимущественно, на стационарных объектах, например, на железнодорожных платформах. Основные технические характеристики этой пушки, кроме скорострельности, такие же как и у 37-мм зенитной пушки обр. 1939 года, на основе которой она и была сделана. Увеличение боевой скорострельности за счет двух стволов привело к повышению эффективности огня.

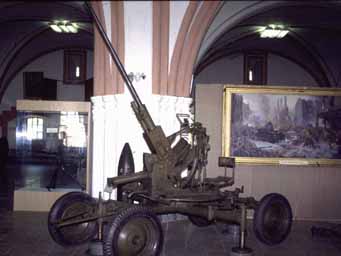

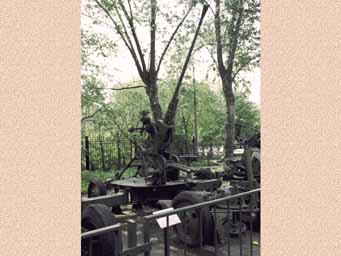

Эта отечественная зенитная пушка относилась к категории малокалиберных. Прототип - конструкция швейцарской фирмы Эрликон.
Масса орудия: в боевом положении - 1170 кг, в походном положении - 1230 кг
Масса осколочно-зажигательного снаряда - 0,288 кг
Начальная скорость снаряда - 910 м/с
Боевая скорострельность - 70 выстрелов в минуту (техническая до 240 выстрелов)
Досягаемость: по высоте - 2000 м, по дальности - 6000 м
Угол горизонтального обстрела - 360 град
Угол вертикального обстрела - от - 10 град. до + 85 град.
Допустимая скорость передвижения - 60 км/час
Пушка являлась эффективным средством борьбы с низколетящими целями. Автоматический построительный прицел пушки позволял вырабатывать необходимое для стрельбы упреждение, а при необходимости и вести огонь прямой наводкой по различным целям.
За период Великой Отечественной войны огнем малокалиберной зенитной артиллерии (25-мм и 37-мм зенитными пушками) было сбито 14657 самолетов противника, при том что всего наземными средствами ПВО было уничтожено 21645 самолетов.

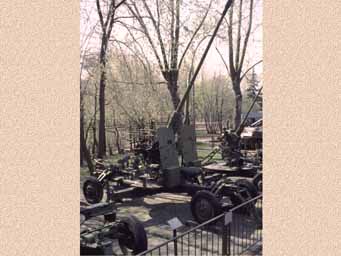

К концу Великой Отечественной войны в СССР на основе 25-мм зенитной пушки обр. 1940 года была разработана спаренная зенитная пушка со скорострельностью до 500 выстр./мин. Это значительно повысило вероятность поражения цели при стрельбе одним орудием.
Послевоенная модернизация весьма удачной отечественной пушки образца 1938 года. Большого распространения не получила.
Идея создания универсального орудия, способного вести огонь как по воздушным, так и по наземным целям, продолжала владеть умами специалистов. Именно поэтому в послевоенное время в СССР и была создана такая пушка. Однако то, что хорошо для одного типа орудия не всегда положительно в другом. Подобные "комбайны" часто оказывались громоздкими, малоподвижными, не обладали необходимыми характеристиками. Достоинства одного типа орудия оказывались недостатком другого. В настоящее время конструкторы придерживаются несколько других взглядов на универсализацию, а именно создание "полууниверсальных" артиллерийских систем.

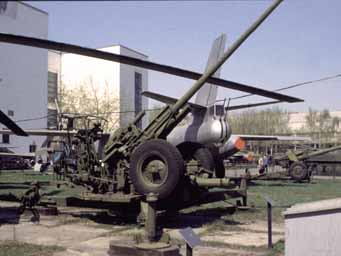

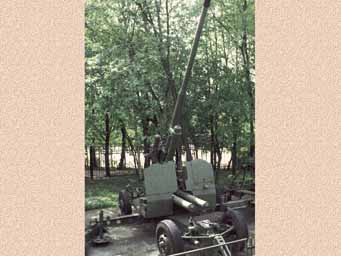

В послевоенный период была принята на вооружение Советской Армии 100-мм зенитная пушка КС-19.
Масса орудия - 12 т
Масса снаряда - 15.6 кг
Начальная скорость - 900 м/с
Досягаемость: по высоте - 15 км, по дальности - 21 км
Скорострельность - 15 выстр./мин
Зенитный артиллерийский комплекс КС-19 был принят на вооружение в конце 40-х годов. Для стрельбы по воздушным целям 100-мм зенитная пушка использовалась в комплексе с радиолокационной станцией орудийной наводки СОН-4 и автоматизированным прибором управления артиллерийским зенитным огнем ПУАЗО-7. В состав комплекса также входила передвижная электростанция. Радиолокационная станция комплекса позволяла обнаруживать цели на дальности более 50 км. Применение на орудиях силовых следящих приводов, получающих команды от приборов управления огнем, позволило значительно повысить точность стрельбы.
Комплекс находился на вооружении зенитных частей Сухопутных войск. Основное предназначение комплекса - борьба с воздушными целями на больших высотах и летящих со скоростью до 900 км/час. Дальнейшее повышение высоты и скоростей полета авиации потребовало принятие на вооружение войск ПВО зенитных ракетных комплексов.
До сегодняшнего времени используется противолавинными службами в горах и для рассеивания градовых облаков. С этой целью для нее был создан специальный снаряд, содержащий химические вещества, который вызывает выпадение осадков из облаков.

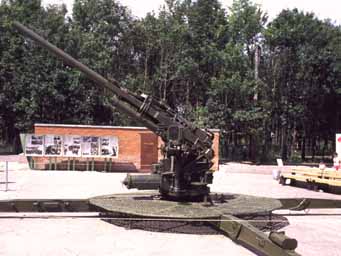

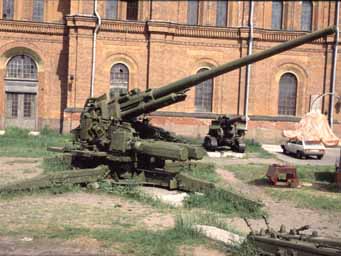

В пятидесятых годах был принят на вооружение этот зенитный комплекс. Вертикальная дальность стрельбы пушки составляла 19 км.
Масса снаряда - 33,4 км
Начальная скорость снаряда - 970 м/с
Досягаемость: по высоте - 19 км, по дальности - 27 км
Скорострельность - 12 выстр./мин
Это одно из самых мощных зенитных орудий послевоенного времени. Была разработана и использовалась для противовоздушной обороны важных промышленных объектов. Пушки таких калибров вскоре были вытеснены зенитными ракетными комплексами.
Зенитная пушка послевоенной разработки. До сих пор состоит на вооружении в Греции, Бразилии, Турции.
Длина ствола 4,496 м
Масса орудия - 14605 кг
Скорострельность - 25 выстрелов в минуту
Эффективная дальность стрельбы - 8500 м.
В послевоенный период была принята на вооружение Советской Армии 57-мм зенитная пушка С-60, работавшая вместе с радиолокатором. Состоит на вооружении во многих странах, включая Индонезию, Сомали, Ирак, Иран.
Длина ствола 4,39 м
Масса орудия - 4500 кг
Масса снаряда - 2,8 кг
Начальная скорость снаряда - 1000 м/с
Скорострельность - 120 выстрелов в минуту
Дальность стрельбы: вертикальная - 5000 м, горизонтальная - 6000 м
Максимальная скорость обстреливаемых целей - 600 км/час
Поступила на вооружение Советской Армии в середине 50-х годов. В состав комплекса входили также: радиолокационная станция орудийной наводки СОН-9, прибор управления артиллерийским зенитным огнем ПУАЗО-6 и передвижная электростанция. Установка на орудие силовых следящих приводов позволило автоматизировать процесс наведения орудия и устранить субъективные ошибки наводчика, что, в конечном итоге, привело к повышению точности стрельбы и боевой скорострельности.
Боевое применение комплекса во время войн в Индокитае и на Ближнем Востоке показало его высокую эффективность. Комплекс С-60 находился на вооружении зенитных артиллерийских полков мотострелковых дивизий. В настоящее время с вооружения Российской армии снят.

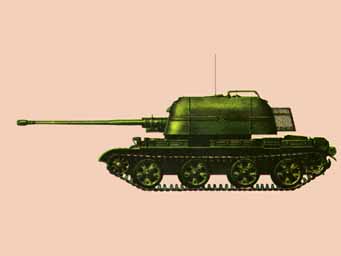

Была принята на вооружение Советской Армии в послевоенный период. Выполнена на базе танка Т-54. В открытой башне установлена спаренная 57-мм пушка, заимствованная с буксируемого зенитного комплекса С-60. Эта зенитная "спарка" долгое время считалась самой мощной в своем классе. Самоходка не только сопровождала танковые подразделения на марше в любых условиях, прикрывая их от атак с воздуха, но при необходимости могли с успехом защитить их в бою, поскольку мощные автоматические пушки были способны эффективно подавлять и наземные цели.
Масса - 28 т
Экипаж - 6 чел
Масса снаряда - 2,8 кг
Максимальная дальность стрельбы вертикальная - 5 км, горизонтальная - 12 км
Скорострельность боевая - до 140 выстр./мин, техническая - до 350 выстр./мин
Углы наведения: вертикальный - от - 5 град до + 85 град, горизонтальный - 360 град
Начальная скорость снаряда - 1000 м/с
Боекомплект - 300 выстр
Длина корпуса - 8460 мм
Ширина - 3270 мм
Двигатель - дизельный 520 л.с.
Скорость - 50 км/час
Запас хода - 400 км
Установка была разработана в 1951 году и начала поступать на вооружение танковых и мотострелковых дивизий Сухопутных войск бывшего СССР в середине 50-х годов. В настоящее время с вооружения российской армии снята. Поставлялась в более чем 10 стран мира.
Установка ЗСУ-57-2 "Спарка" смонтирована на облегченном шасси среднего танка Т-54 (имеет более тонкую броню и четыре опорных катка вместо пяти на танке). Цельносварной корпус состоит из трех отделений: отделения управления - в передней части корпуса, боевого отделения - в центре и моторно-трансмиссионного отделения - в кормовой части машины. Основное вооружение - спаренная 57-мм автоматическая пушка С-68, установленная в бронированной (без крыши) башне большого размера.
Управление огнем осуществлялось с помощью оптического прицельного устройства. В боекомплект установки входили осколочные и бронебойные снаряды.
Появление в послевоенные годы реактивной авиации перенесло тяжесть борьбы с высоколетящими и высокоскоростными воздушными целями на зенитные ракетные комплексы. Вместе с тем, по современным понятиям система вооружения сухопутных войск должна также включать малокалиберные зенитные пушки калибра 20-40 мм, обеспечивающие высокую скорострельность. Они имеют высокую эффективность действия по целям, летящим со скоростью 1000-1200 км/час на высотах порядка 1-2 км. Локальные войны 60 - и 70 - годов показали, что зенитные пушки калибра 20-40 мм лучше, чем зенитные ракетные комплексы на высотах до 5000 м.

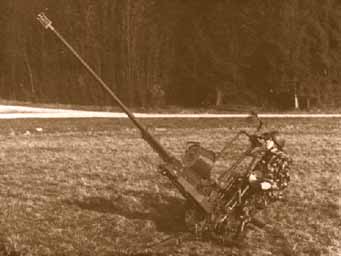

Длина ствола - 2,4 м
Масса орудия - 405 кг
Скорострельность - 1000 выстр./мин
Дальность эффективной стрельбы - 2000 м
Бронепробиваемость снаряда на дальности 800 м - 15 мм

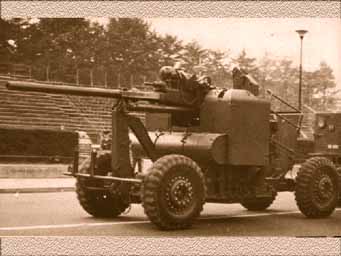

Находящаяся на вооружении в итальянской армии зенитная пушка, выпускаемая фирмой Бреда. Конструкция основного конкурента швейцарской фирмы Эрликон - шведского Бофорса. Эта пушка, способная вести стрельбу как по летящим, так и наземным целям.
Длина ствола 2,8 м
Масса орудия - 4800 кг
Скорострельность - 300 выстрелов в минуту
Эффективная дальность стрельбы - 4000 м

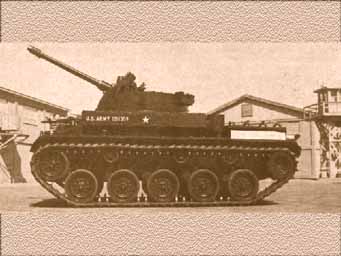

Это американская зенитная спаренная самоходка. Разработка знаменитой шведской фирмы Бофорс. Была принята на вооружение в 1953 году. До сих пор на вооружении в Иордании и Ливане.
Масса установки - 22,7 т
Экипаж - 6 чел
Вооружение - 2 x40-мм автоматических зенитных пушки, 7,62-мм пулемет
Дальность стрельбы вертикальная - 4600 м, горизонтальная - 9800 м
Начальная скорость снаряда - 1050 м/с
Масса снаряда - 0,89 кг
Боевая скорострельность - 240 выстр./мин
Боекомплект - 480 выстр. и 1750 патр.
Углы обстрела: вертикальный - от - 5 град до + 85 град, горизонтальный - 360 град
Бронирование: корпуса - 25 мм, башни - 16 мм
Двигатель - 500 л.с.
Скорость - 64 км/час
Запас хода - 160 км
Габариты: длина - 6350 мм, ширина - 3200 мм, высота - 2830 мм
Зенитная самоходная установка была создана на шасси американского легкого танка М41 "Уоккер Бульдог". Корпус установки - цельносварной. В верхнем наклонном лобовом листе корпуса расположен люк с откидной крышкой для доступа в отделение управления и к боеукладке. Башня цилиндрической формы - открытая сверху. В передней части башни установлено щитовое прикрытие и подвижный броневой щиток. Для ведения огня из зенитной установки использовался автоматический зенитный прицел с коллиматором и кольцевой прицел. Наводка орудий осуществлялась электрогидравлическим приводом или вручную. Стрельба велась с помощью электроспуска, действующего от ножной педали. В 1956 году установка была усовершенствована - на ней была установлена радиолокационная станция управления огнем. Эта установка получила наименование М42А1. Находилась на вооружении многих стран НАТО. В настоящее время в американской армии с вооружения снята.

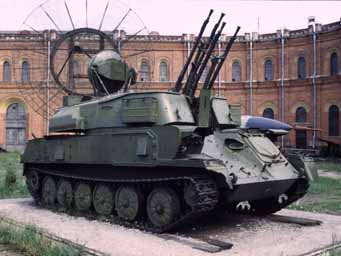

У этой самоходки, принятой на вооружение в шестидесятых годах, была закрытая башня с установленными в ней 23-мм автоматическими пушками с ленточным питанием. Антенна радиолокатора смонтирована на корме, причем в походном положении ее зеркало укладывали над крышей силового отделения. Равные с танками подвижность и проходимость позволяли боевой машине прикрывать войска на марше - эффективный огонь велся благодаря системе стабилизации линии выстрела и визирования. Самоходка успешно применялась сирийскими войсками во время войны 1973 года на Ближнем Востоке.
Масса - 20,5 т
Экипаж - 4 чел.
Дальность обнаружения цели - 20 км
Вооружение - 4 23-мм автоматических зенитных пушки АЗП-23м
Дальность стрельбы по вертикали - до 1500 м
Эффективная наклонная дальность стрельбы - 2500 м
Темп стрельбы - не менее 3400 выстрелов в мин.
Начальная скорость снаряда - 1000 м/с
Уголы обстрела: вертикальный - от - 4 град до + 85 град, горизонтальный - 360 град
Бронепробиваемость бронебойно-зажигательных снарядов на дальности 1000 м - 19,3 мм
Боекомплект - 2000 выстр.
Бронезащита: лоб и борт корпуса - 15 мм, башня - 9,2 мм
Двигатель - дизельный - 280 л.с.
Скорость максимальная - 50 км/час
Запас хода - 450 км
Серийное производство установки продолжалось с 1966 по 1983 годы. Всего было выпущено более 8000 единиц. Установка до сих пор находится на вооружении в Российской армии и ещё более, чем в 30 странах мира. Главный конструктор установки - Н.А.Астров.
Цельносварной бронированный корпус обеспечивает защиту от пуль и осколков. Он разделен на три отделения: отделение механика-водителя в передней части, боевое отделение в центре и моторно-трнсмиссионное отделение в задней части машины. Экипаж установки состоит из четырех человек: командира, механика-водителя, оператора РЛС обнаружения целей и наводчика. Механик-водитель размещается в корпусе машины, а остальные члены экипажа - в башне.
Кроме основного двигателя, служащего для обеспечения движения, на машине устанавливался и газотурбинный двигатель мощностью 80 л.с. для питания радиооборудования и приводов наведения.
Система управления огнем установки состоит из РЛС, прицельного устройства, ЭВМ и стабилизаторов пушек в вертикальной и горизонтальной плоскостях. РЛС способна обнаруживать цели на расстоянии до 20 км и сопровождать их на расстоянии до 18 км. При необходимости может быть использован оптический прицел. Стрельба из установки может вестись с места или с ходу (на скорости до 25 км/час), а также на откосах с крутизной до 10 град.

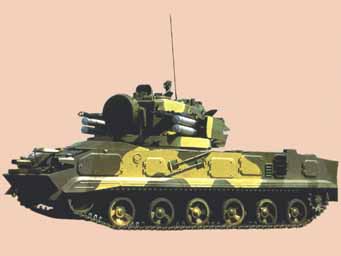

Предназначен для противовоздушной обороны мотострелковых и танковых частей и подразделений на марше и во всех видах боя, обеспечивает поражение низколетящих воздушных целей, в том числе "зависших" вертолетов. Принят на вооружение в середине восьмидесятых годов. Боевая машина имеет башенную установку с двумя двухствольными 30-мм автоматическими пушками и восемью пусковыми установками с зенитными управляемыми ракетами. Вес машины 34 т, экипаж - 4 чел. По оценкам зарубежных специалистов комплекс "Тунгуска" не имеет аналогов в мире и является на сегодняшний день наиболее мощной зенитной системой такого класса.
Масса машины - 36 т
Экипаж - 4 чел
Вооружение: 2 двуствольные автоматические зенитные пушки и 8 зенитных управляемых ракет
Дальность обнаружения воздушных целей - 18 км
Досягаемость по высоте: пушками - до 3000 м, ракетами - от 15 м до 3500 м
Наклонная дальность стрельбы: пушками - до 4000 м, ракетами - до 8000 м
Техническая скорострельность пушек - 4000-5000 выстр./мин
Начальная скорость снаряда - 960 м/с
Максимальная скорость полета обстреливаемой цели - 500 м/с
Угол вертикального обстрела из пушек - от -10 град до + 87 град
Боекомплект - 1904 30-мм снаряда и 8 ЗУР
Скорость хода - 65 км/час
Габариты: длина - 7,93 м, ширина - 3,236 м, высота с поднятой РЛС - 4,021 м, высота с опущенной РЛС - 3,356 м
Установка создана в Тульском конструкторском бюро приборостроения под руководством А.Шипунова. Серийное производство зенитной ракетно-пушечной системы 2С6 "Тунгуска" (по классификации НАТО SA-19) началось в 1987 году в Ульяновске. По признанию иностранных военных специалистов это один из самых мощных зенитных пушечно-ракетных комплексов в мире. В отличии от других зенитно-ракетных комплексов эта установка обладает "сплошной" зоной поражения (без "мертвой" зоны). Стоимость на Западном рынке вооружений достигает 12 млн. долларов. Кроме стран СНГ находится на вооружении в Индии.
Огонь из 30-мм пушек 2А38 может вестись с ходу или с места, а пуск ЗУР только с остановки. Система управления огнем - радиолокационно-оптическая. Обзорная РЛС с дальностью обнаружения целей 18 км расположена в задней части башни. Перед башней находится РЛС сопровождения целей с дальностью действия 13 км. Кроме РЛС в состав системы управления огнем входят цифровая ЭВМ, стабилизированный оптический прицел и углоизмерительные приборы. Время реакции комплекса 6-8 сек. Боевая машина имеет систему навигации, топопривязки и ориентирования для определения координат. Перезаряжание установки производится из специальной транспортно-заряжающей машины на шасси автомобиля КамАЗ-43101 контейнерным способом. Время перезаряжания ЗСУ ракетами и снарядами - 16 мин.
Корпус и башня машины изготовлены из цельносварной брони и обеспечивают защиту экипажа от пуль и осколков. Механик- водитель размещается в передней части корпуса машины. Оператор РЛС, командир и стрелок располагаются в башне.
ЗСУ 2С6 смонтирована на шасси многоцелевого гусеничного тяжелого транспортера МТ-Т. Гидромеханическая трансмиссия и гидропневматическая подвеска с изменяемым клиренсом обеспечивают высокую проходимость и плавность хода по пересеченной местности.
