В артиллерии термин "выстрел" имеет два значения: во-первых, это известное физическое явление, во-вторых, полный комплект боеприпасов, необходимых для одного выстрела. В этот комплект входят: снаряд или мина, взрыватель, боевой (пороховой) заряд, гильза (или картуз), в которой помещается заряд, и средство воспламенения боевого заряда.
Чтобы произвести выстрел из орудия, надо сначала его зарядить, то есть вложить в ствол снаряд и боевой заряд. Для каждого выстрела применяется строго определенное весовое количество бездымного пороха, которое и называется боевым зарядом.

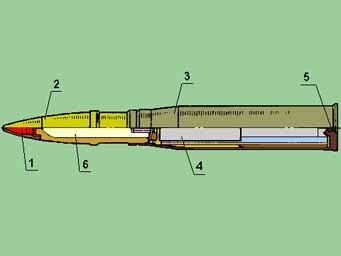

Боевые заряды бывают постоянные и переменные. Постоянные заряды используются в орудиях, заряжаемых унитарным патроном (напоминающим по внешнему виду винтовочный патрон). Здесь гильза закрывается самим снарядом, который соединен с ней путем обжима или закатки дульца. Выстрелы патронного заряжания используются в орудиях относительно небольшого калибра. Заряжание орудия происходит в один прием.
1 - взрыватель
2 - снаряд
3 - гильза
4 - базовый (пороховой) заряд
5 - средства воспламенения заряда
6 - взрывчатое вещество
Боевые (пороховые) переменные заряды применяются при раздельном заряжании. Они состоят из основного пакета и дополнительных пучков. Во время стрельбы можно менять вес боевого заряда, удаляя нужное количество пучков пороха. Благодаря этому при стрельбе на одну и ту же дальность изменяется траектория. Выстрел раздельно-гильзового заряжания состоит из снаряда и гильзы. Орудие заряжается в два приема: вначале снаряд, затем гильза.
1 - снаряд
2 - взрыватель или трубка
3 - боевой (пороховой) заряд
4 - гильза
5 - средства воспламенения заряда

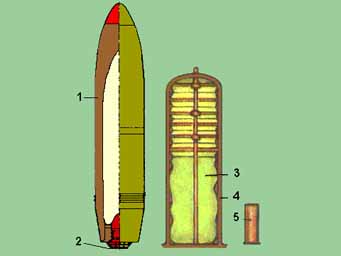

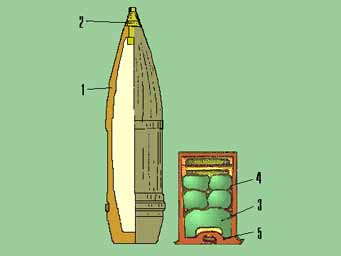

Как и на предыдущем слайде элементы выстрела содержатся отдельно. Боевой (пороховой) заряд находится в так называемом картузе. Орудие заряжается в несколько приемов. Выстрелы раздельного картузного заряжания применяются, как правило, в орудиях большого калибра.
1 - снаряд
2 - взрыватель или трубка
3 - боевой (пороховой) заряд
4 - картуз
5 - средства воспламенения заряда

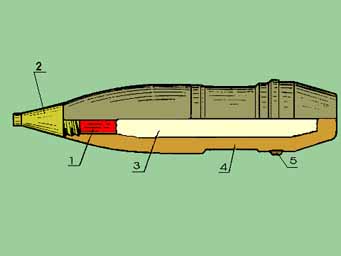

Осколочные снаряды применяются для поражения открытой живой силы. Они поражают цель осколками разорвавшегося корпуса и отчасти действием продуктов взрыва и ударной волной.
1 - взрыватель
2 - привинтная головка
3 - разрывной заряд
4 - корпус
5 - ведущий поясок

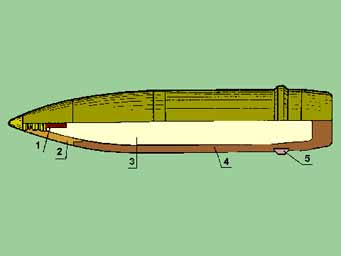

Фугасные снаряды применяются, в основном, в орудиях крупных калибров. Разрушительное действие фугасного снаряда складывается из действия продуктов взрыва и ударной волны разрывного заряда взрывчатого вещества. Снаряды состоят из тонкостенного стального корпуса, разрывного заряда и взрывателя. Сущность фугасного действия на земляные преграды состоит в том, что снаряд проникнув на некоторую глубину в грунт, там разрывается, а на месте взрыва образуется воронка.
1 - взрыватель
2 - привинтная головка
3 - разрывной заряд
4 - корпус
5 - ведущий поясок

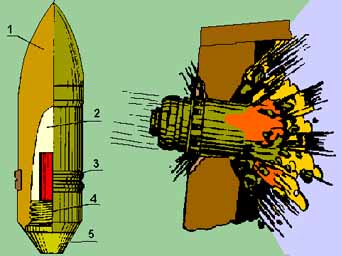

Бронебойные снаряды предназначаются для поражения подвижных бронированных целей. Бронебойные снаряды подразделяются на две большие группы - калиберные и подкалиберные.
Калиберные снаряды могут быть каморными (с разрывным зарядом) или сплошными (без взрывчатого вещества). Сплошной бронебойный снаряд состоит из прочного стального корпуса. В таком снаряде нет разрывного заряда. Проникновение снаряда в преграду происходит только за счет его кинетической энергии. Экипаж и жизненные центры танка поражаются корпусом снаряда и осколками пробитой ими брони.
1 - корпус снаряда
2 - разрывной заряд
3 - ведущий поясок
4 - взрыватель
5 - трассер

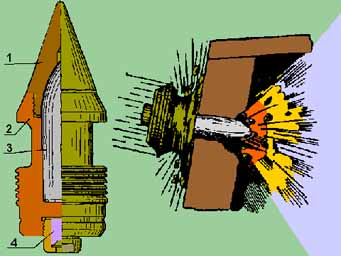

Подкалиберные бронебойные снаряды предназначены для поражения любых современных танков. Бронепробивающей частью подкалиберного снаряда является сердечник, диаметр которого примерно в три раза меньше калибра орудия.
Подкалиберный бронебойный снаряд состоит из корпуса катушечной или иной формы, в который вставляется тяжелый сердечник, прикрытый сверху баллистическим наконечником. Ни взрывателя, ни взрывчатого вещества этот снаряд не имеет. Бронебойный сердечник изготавливается из металлокерамических сплавов, обладающих исключительно высокой прочностью.
При ударе снаряда в броню его несущий элемент - корпус полностью разрушается, а сердечник, имеющий большой вес, по инерции продвигается вперед и, выйдя из осколков корпуса снаряда, пробивает в броне отверстие небольшого диаметра. При этом выделяется большое количество тепла. Внутрь танка расходящимся конусом летят осколки сердечника и брони, нагретые до высокой температуры. Эти осколки поражают экипаж, выводят из строя механизмы и оборудование танка и поджигают его.
По своему действию подкалиберные бронебойные снаряды на дальностях до 1000 м обладают существенно большей бронепробивной способностью, чем калиберные бронебойные снаряды.
Подкалиберные снаряды были применены немцами впервые в конце 1941 года. Идея подкалиберных снарядов не является новой. Такие снаряды были предложены в США еще в 1884 году и разрабатывались у нас после первой мировой войны.
1 - баллистический наконечник
2 - поддон
3 - бронебойный сердечник
4 - трассер

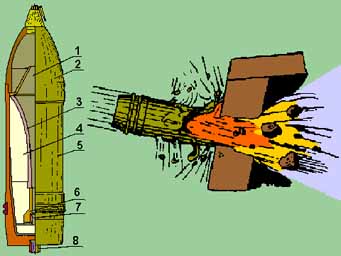

Кумулятивные снаряды предназначаются для стрельбы прямой наводкой по бронированным целям и вертикальным стенкам оборонительных сооружений.
По конструкции и способу действия у цели кумулятивные снаряды принципиально отличаются от обычных бронебойных или подкалиберных снарядов. Пробивание брони здесь происходит не за счет мощного удара снаряда, а в результате разрушения брони тонкой кумулятивной струей, образованной в момент взрыва разрывного снаряда и сгущенной вдоль оси снаряда.
Сущность кумулятивного эффекта состоит в концентрации, фокусированном сосредоточении энергии взрыва в заданном направлении, в создании уплотненного газового потока в области кумулятивной выемки.
Кумулятивные снаряды выгодно отличаются от обычных бронебойных снарядов тем, что их бронепробиваемость не зависит от расстояния до цели, степени износа ствола и других факторов. Дальность действительного огня при стрельбе этими снарядами ограничивается вероятностью прямого попадания в цель. Кумулятивные снаряды были применены немцами в конце 1941 года, хотя конструировались еще в 1938 году. Кумулятивный эффект был открыт уже в 1883 году Форстером. Форстер изготавливал заряды с выемкой цилиндрической формы и увеличивал в результате действие взрыва в желаемом направлении в два раза.
1 - предохранительный конус
2 - привинтная головка
3 - металлическая воронка
4 - разрывной заряд
5 - корпус
6 - центральная трубка
7 - капсюль-детонатор
8 - трассер

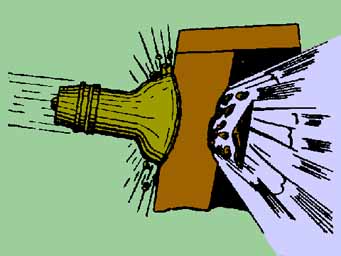

Фугасно-бронебойные снаряды с пластическим взрывчатым веществом применяются в современной и противотанковой артиллерии. Фугасно-бронебойный снаряд состоит из тонкостенного стального корпуса. При ударе в броню корпус снаряда сплющивается, пластическое взрывчатое вещество расползается по поверхности брони. Контактная поверхность "снаряд - броня" увеличивается в 1,5 - 2 раза. В этот момент срабатывает взрыватель, происходит детонация взрывчатого вещества, но без сквозного пробития брони. В броне образуется волна сжатия с плоским фронтом. Достигнув тыльной поверхности броневого листа, волна отражается и возвращается обратно как волна растяжения. В результате наложения волн происходит откол брони с внутренней стороны. Отколовшиеся куски брони, обладающие высокой убойной энергеией, поражают экипаж и внутреннее оборудование танка.
Действие фугасно-бронебойного снаряда практически не зависит от начальной скорости, расстояния до цели и кинетической энергии в момент удара.

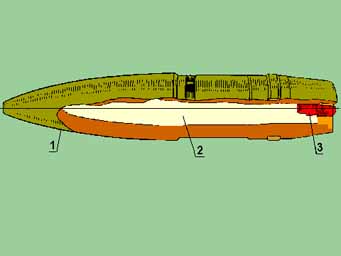

Бетонобойные снаряды предназначаются для разрушения железобетонных сооружений, прочных каменных и кирпичных зданий, приспособленных для обороны.
По своим конструктивным особенностям эти снаряды являются как бы промежуточным звеном между бронебойными и фугасными снарядами. Корпус бетонобойного снаряда изготавливается из высокакачественной стали, его стенки толстые, а головная часть сплошная. Бетонобойные снаряды применяются только в крупнокалиберных орудиях. Их действие складывается из ударного и фугасного. В зависимости от прочности бетона снаряд или пробивает преграду и разрывается за ней, или проникает в бетон на некоторую глубину и разрывается в его толще. Удар по бетонному сооружению, дополняемый фугасным действием, вызывает образование воронки, трещин, расшатывание всего сооружения, внутренние обвалы.
1 - корпус снаряда
2 - взрывчатое вещество
3 - донный взрыватель

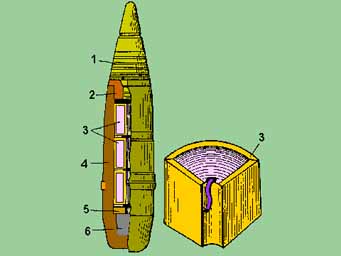

Существуют специальные зажигательные снаряды. В корпусе располагаются зажигательные сегменты (элементы). Каждый такой элемент представляют собой металлическую оболочку, заполненную зажигательным составом, например, термитом. При разрыве снаряда зажигательные заряды с большой скоростью выбрасываются на объект обстрела. При горении зажигательного состава развивается высокая температура до 2500 - 3000 градусов Цельсия.
Зажигательные снаряды обладают достаточно сильным поражающим действием и большим психологическим эффектом
1 - дистанционная трубка
2 - привинтная головка
3 - зажигательные элементы
4 - корпус
5 - диафрагма
6 - вышибной заряд

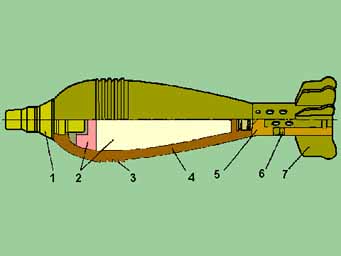

Окончательно снаряженная мина состоит из каплеобразного корпуса с разрывным зарядом, стабилизатора, взрывателя, основного и дополнительного зарядов. Корпус является оболочкой для разрывного заряда из взрывчатого вещества. В головную часть корпуса ввинчивается взрыватель, а в донную стабилизатор.
Стабилизатор служит для придания мине устойчивости в полете. Он состоит из трубки с отверстиями и приваренных к ней перьев (крыльев). После воспламенения основного заряда, размещенного в трубке стабилизатора, пороховые газы устремляются в канал ствола через отверстия. При этом происходит воспламенение дополнительных зарядов, находящихся на трубке стабилизатора.
Осколочные, осколочно-фугасные и дымовые мины имеют ударные взрыватели, которые срабатывают при соприкосновении с преградой. В этих же минах применяются дистанционные взрыватели, которые обеспечивают разрыв в воздухе на определенной высоте - в заранее назначенной точке траектории до встречи с преградой.
1 - взрыватель
2 - разрывной заряд
3 - центрирующее утолщение
4 - корпус
5 - стабилизатор
6 - огнепередаточное отверстие
7 - крыло стабилизатора

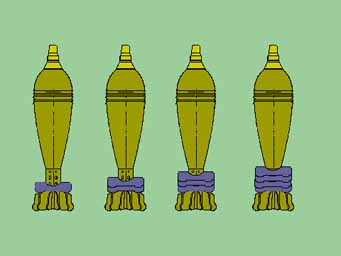

Минометные пороховые заряды подразделяются на основные и дополнительные. Основной заряд помещается в трубке стабилизатора и по внешнему виду напоминает охотничий патрон: бумажная гильза, латунное дно с капсюлем. Основной заряд является наименьшим, он постоянен. Без него стрелять нельзя.
Для увеличения дальности стрельбы применяются дополнительные заряды, которые надеваются на трубку стабилизатора мины. Они представляют собой мешочки с порохом в виде кольца или, точнее, бублика. Заряды принято обозначать номерами.
При выстреле пороховые газы основного заряда, прорвавшиеся через огнепередаточные отверстия трубки стабилизатора, воспламеняют дополнительные заряды. От сгорания дополнительных зарядов давление в канале ствола увеличивается, и мина выбрасывается из ствола с большей скоростью, и, следовательно, летит дальше.

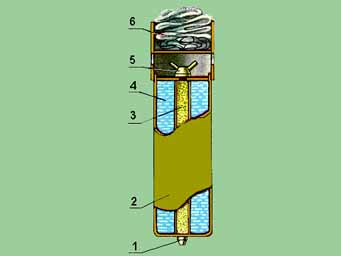

В таких боеприпасах вместо традиционного твердого взрывчатого вещества применяются жидкие вещества, которые перед взрывом рассеиваются над целью. Первые испытания нового вида боеприпасов были проведены американцами в 1960 году. После выстрела, когда снаряд оказывается у цели, автоматически открывается тормозной парашют. При касании снаряда земли взрывается центральный заряд, разрушая корпус снаряда и распыляя горючее в воздухе так, что образуется облако из мелко-дисперсной топливно-воздушной смеси. Затем срабатывает устройство инициирования, выбрасывая в облако несколько детонаторов, причем взрываются они с некоторой задержкой. Перед детонацией топливно-воздушные смеси способны обволакивать складки рельефа, проникать через незначительные отверстия.
1 - взрыватель
2 - цилиндрический корпус
3 - центральный разрывной заряд
4 - жидкое горючее
5 - устройство инициирования взрыва топливно-воздушной смеси
6- тормозной парашют

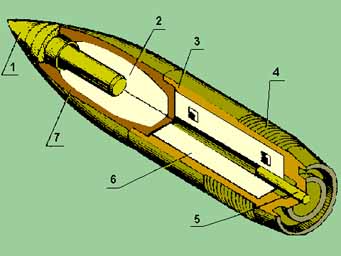

Это артиллерийский снаряд, в корпус которого встроен твердотопливный реактивный двигатель. Начальную скорость снаряд приобретает от сгорания метательного заряда в каморе орудия. Реактивный двигатель начинает работать на траектории, создавая дополнительную скорость и тем самым увеличивая дальность полета. Такие снаряды появились вскоре после Второй мировой войны и широко применяются во многих армиях мира.
Корректируемый снаряд - это снаряд, располагающий головкой самонаведения. Предполагается, что с наблюдательного пункта, или с вертолета или каким-то другим образом осуществляется так называемая "подсветка цели", то есть цель облучается инфракрасным лазером. Снаряд выстреливается из орудия и во время полета головка самонаведения захватывает отраженный от цели лазерный сигнал, а с помощью реактивного двигателя траектория полета снаряда изменяется так, чтобы снаряд направлялся точно на цель.
1 - взрыватель
2 - заряд взрывчатого вещества
3 - корпус
4 - ведущий поясок
5 - сопло
6 - твердотопливный реактивный заряд
7 - боевая часть
