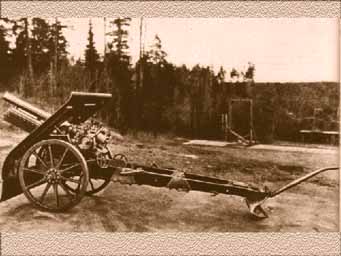

Изделие знаменитой шведской фирмы Бофорс, разработанное в 1928 году. Для перевозки пушка разбиралась на 8 частей. Находилась на вооружении в Болгарии, Германии, Швеции и Турции. Такими орудиями были вооружены горно-стрелковые части Германии, в частности, дивизия "Эдельвейс" во вторую мировую войну.
Длина ствола - 1,5 м
Масса орудия - 790 кг
Дальность стрельбы - 10,5 км
Разработана в период второй мировой войны. Как всякое горное орудие разбиралось на части. Перевозка пушки осуществлялась на мулах. Кроме Японии орудие находилась также на вооружении в Китае и Вьетнаме.
Длина ствола - 1,562 м
Масса орудия - 536 кг
Дальность стрельбы - 8 км

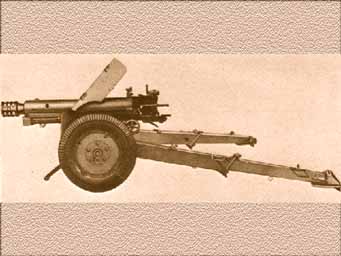

Вошла в историю под названием пушка Тито, потому что разрабатывалась и изготавливалась в Югославии в послевоенное время. Орудие разбиралось на 8 частей для перевозки. Находилась на вооружении в Бирме, Индии, Индонезии и Шри Ланка.
Длина ствола - 1,178 м
Масса орудия - 720 кг
Дальность стрельбы - 8750 м

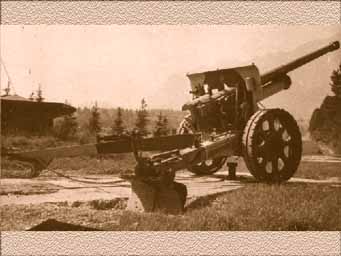

Эта пушка весьма популярного калибра разработана в 1935 году. Выпускалась по лицензии и послужила прототипом для последующих модификаций во многих странах.
Масса орудия - 3900 кг
Начальная скорость снаряда - до 800 м/с
Дальность стрельбы - до 12 км

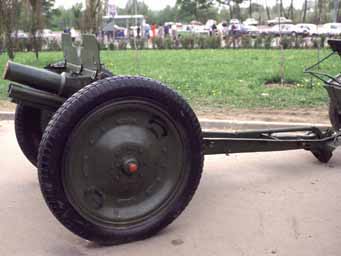

В двадцатые годы экономика Советской России не позволяла вести разработку и серийный выпуск систем вооружения. Вместе с тем конструкторская мысль не стояла на месте. Созданный в этот период задел позволил в последующие годы создать одну из сильнейших в мире артиллерий. Пушка задумывалась в качестве батальонной. Накопленный в процессе проектирования и испытаний орудия опыт был использован при разработке отечественных противотанковых пушек.
Использовалась как прототип при создании противотанковых орудий перед второй мировой войной

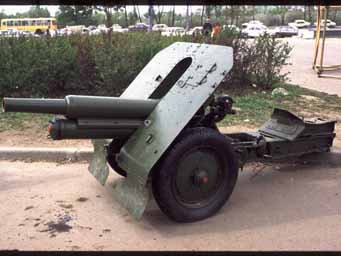

Созданная на базе полкового орудия времен первой мировой войны эта пушка обладала достаточно хорошими боевыми свойствами. Однако опыт использования пушки в боях показал, что большая масса орудия затрудняла сопровождение боевых порядков пехоты в наступлении.
Масса орудия - 900 кг
Масса снаряда - 6,23 кг
Начальная скорость снаряда - 387 м/с
Дальность стрельбы - 8500 м
Скорострельность - 10-12 выстрелов в мин.
Расчет - 5 чел.
В 20-30 годах военные инженеры продолжали совершенствовать артиллерийские системы, выдержавшие экзамен на полях сражений первой мировой войны. Для повышения скорострельности их оснащали автоматическими и полуавтоматическими затворами, ускорявшими процесс перезаряжания. Чтобы сделать орудия устойчивее при стрельбе (в противном случае сбивается наводка), на срезе ствола устанавливали дульные тормоза. Об эффективности дульных тормозов свидетельствует один только пример. При опытных стрельбах пушка, оснащенная дульным тормозом конструкции Р.А.Дурляхова, после выстрела не откатывалась, а немного смещалась вперед.

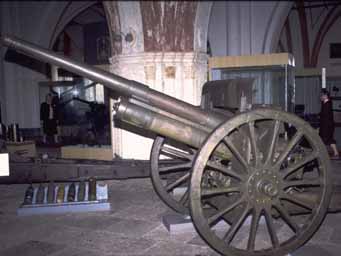

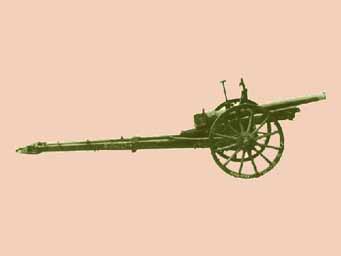

В тридцатых годах основная ставка в совершенствовании артиллерийских систем делалась на модернизацию орудий времен первой мировой войны. В данном случае знаменитую трехдюймовку, используя ее прекрасные баллистические качества, основательно подновили, в частности удлинили ствол, за счет чего дальность стрельбы увеличилась примерно в полтора раза. Пушка активно использовалась в предвоенных конфликтах, особенно на Халкин-Голе.
Дальность стрельбы: 8530 м (13290 м для обр. 1930 г.)
Пушка была разработана под руководством конструктора Горлинского для ведения боевых действий в горах. Имела хорошие эксплуатационные качества, могла перевозиться на прицепе за автомобилем, а также в десяти конских вьюках. Недостаток орудия состоял в малом угле горизонтального обстрела (около 10 градусов). Кроме того, масса вьюков была слишком высока.
Масса орудия - 785 кг
Масса снаряда - 6,23 кг
Начальная скорость снаряда - 500 м/с
Дальность стрельбы - 10520 м
Скорострельность - 10-12 выстрелов в мин.
Расчет - 5 чел.

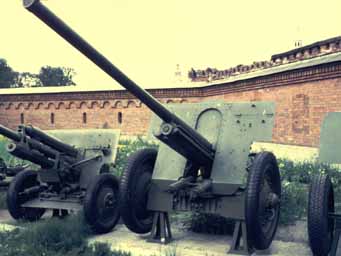

Первая самостоятельная пушка, разработанная в знаменитом конструкторском бюро под руководством Грабина. По тем временам имела прекрасные баллистические характеристики. В ее конструкции впервые для дивизионных орудий был применен лафет с двумя раздвигающимися в боевом положении станинами. Любопытно, что пушка имела очень большой угол возвышения для стрельбы по воздушным целям. Пушка использовалась в боевых действиях у озера Хасан и на реке Халхин-Гол.
Масса орудия - 1620 кг
Масса снаряда - 6,3 кг
Начальная скорость снаряда - 706 м/с
Дальность стрельбы - 13630 м
Скорострельность - 15 выстрелов в минуту
Интересен тот факт, что это орудие создавалось в КБ В.Г.Грабина в инициативном порядке, одновременно с заказанной полууниверсальной пушкой А-51. Сравнительные испытания, проведенные 14 июня 1935 года, показали превосходство специализированной Ф-22.

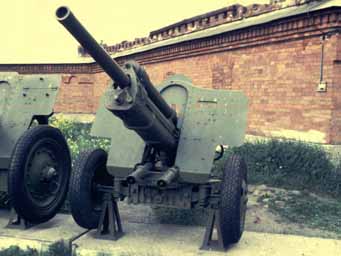

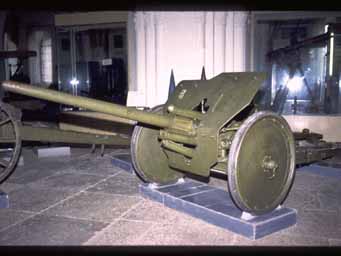

Пушка являлась модернизацией дивизионной пушки, показанной на предшествующем слайде. Совершенствование коснулось, в основном, технологии изготовления. У пушки выявился существенный недостаток - не могла достаточно эффективно вести борьбу с танками, так как механизмы наведения располагались по обе стороны лафета. Этот недостаток был исправлен в одной из самых знаменитых пушек второй мировой войны - ЗИС-3.
Масса орудия - 1480 кг
Масса снаряда - 6,3 кг
Начальная скорость снаряда - 680 м/с
Дальность стрельбы - 13290 м
Скорострельность - 15 выстр/мин
С 1940 года орудия стали поступать на вооружение стрелковых дивизий и противотанковых полков.
